Dans ce guide, vous trouverez toutes les informations sur la fabrication de tôlerie de précision. Que vous souhaitiez en apprendre davantage sur le processus, les outils, les avantages ou les applications; toutes les informations que vous recherchez sont ici.
Qu’est-ce que la fabrication de tôlerie de précision ?
La précision en tôlerie de précision fait référence à des processus hautement précis nécessitant des tolérances serrées, de la cohérence et une attention particulière aux détails.
Par conséquent, que vous coupiez, formiez, soudiez ou réalisiez une finition de surface, les processus doivent être très précis.
Précision vs Fabrication de tôlerie standard
Idéalement, les deux processus sont pratiquement les mêmes. Cependant, la fabrication de tôlerie de précision met davantage l’accent sur la précision et la cohérence.
Par conséquent, elle diffère de la fabrication de tôlerie standard en ce qui concerne :
- Type de machines de fabrication de tôlerie – ici, vous utiliserez des machines automatiques utilisant un logiciel dédié pour contrôler différentes opérations.
- Le processus convient aux pièces complexes ou aux formes et conceptions complexes.
- Le coût de la fabrication de tôlerie de précision est légèrement plus élevé.
Enfin, il est important de noter que toutes les entreprises ne sont pas en mesure de gérer ce processus de fabrication de tôlerie. Vous devez travailler avec des fabricants de tôlerie de précision hautement qualifiés, réputés et expérimentés.
C’est là qu’intervient KDMFab.
Pourquoi la précision est-elle importante dans la fabrication de tôlerie ?
Le mot précision est souvent “jeté” dans l’industrie de la fabrication de tôlerie. C’est parce que la précision est essentielle pour la plupart des composants.
Certaines des principales raisons pour lesquelles vous devriez envisager la précision dans la fabrication de tôlerie sont :
- Vous pouvez atteindre des tolérances serrées.
- Avec une grande précision, tous vos composants seront identiques, même pour la production en série.
- Réduit la possibilité d’opérations secondaires qui pourraient entraîner des coûts inutiles supplémentaires.
- Permet une plus grande reproductibilité.
- Réduit les coûts de production des pièces en tôle.
Application de la fabrication de tôlerie de précision
Bien que vous puissiez utiliser la technique de fabrication de tôlerie, certaines variables doivent être prises en compte. Prenons par exemple, si vous gérez les scénarios suivants :
- Les pièces nécessitent un haut niveau de précision, de cohérence dimensionnelle et des tolérances serrées.
- Lors de la fabrication de pièces et composants en tôle complexes.
- Lorsque vous voulez minimiser les pertes, en particulier pour les tôles très coûteuses.
- Application où la sécurité est un facteur critique.
- Production en série à relativement bas coût.
La technique de fabrication est adaptée à pratiquement toutes les industries, notamment :
- Aérospatiale
- Biomédical
- Électroménagers
- Robotique
- Transformation chimique
- Industrie pétrolière et gazière
- Industrie automobile
- Électronique et informatique, etc.
Techniques de fabrication de tôlerie de précision
Il existe de nombreuses techniques que vous pouvez utiliser dans le processus de fabrication de tôlerie. Quel que soit le processus que vous choisissez, il doit garantir la précision et la cohérence.
Encore une fois, comme pour le processus de fabrication de tôlerie normal, les étapes clés restent les mêmes. C’est-à-dire, vous devrez :
Choisir une tôle appropriée
Vous pouvez fabriquer presque toutes les tôles, y compris le cuivre, les alliages d’acier, l’aluminium, le titane, l’aluminium, le laiton, etc.
Coupe de tôle
Comme nous voulons des tolérances très serrées et une grande précision, vous utiliserez des machines à commande numérique par ordinateur (CNC).
La machine de découpe CNC garantit un niveau élevé de précision et de cohérence. Vous pouvez envisager l’une des options suivantes :
- Machine de découpe au plasma CNC
- Découpeuse laser CNC
- Machines de routage CNC
- Machine de poinçonnage CNC
Dans la fabrication de tôlerie de précision d’aujourd’hui, la découpe au laser CNC est une technique populaire. La découpe au laser convient à presque tous les alliages métalliques, y compris le laiton, l’acier, le cuivre ou l’aluminium.
Le meilleur, vous pouvez atteindre des tolérances serrées pouvant varier de +/- 0,03 à 0,007 pouces. En fait, c’est ce qu’il y a de mieux pour des pièces et des composants en tôle précis.
En bref, l’outil de découpe de tôle doit être très précis et fiable.
Fabrication Précise de Pièces en Tôle
Plier précisément la tôle est important. Vous devez obtenir des courbes et des plis sans couture. De cette manière, vous obtiendrez des pièces de haute qualité.
Dans la fabrication précise de pièces en tôle d’aujourd’hui, la presse plieuse CNC est l’équipement parfait.
Avec des outils de précision au sol, vous pouvez atteindre des tolérances très serrées.
Bien sûr, il existe de nombreuses techniques de pliage de tôle. Cependant, le degré de précision varie largement. Par exemple, le coquage et la mise en fond sont plus précis que le pliage de tôle par pliage à l’air.
Alors que la presse plieuse CNC plie la tôle de la manière la plus précise.
D’autres processus de formage peuvent inclure l’étirage, le poinçonnage, le dessin profond, etc.
Assemblage de Pièces en Tôle par Soudage
Encore une fois, vous vous concentrerez sur des techniques précises d’assemblage de tôlerie. C’est là que le soudage de précision joue un rôle important.
Lors du soudage de précision, vous appliquerez le soudage de manière contrôlée. En fait, la tolérance dimensionnelle doit être comprise entre +/- 0,2 mm.
Au fil des ans, le soudage TIG est populaire pour le soudage de précision de tôles. Cependant, le soudage TIG de tôle est chronophage.

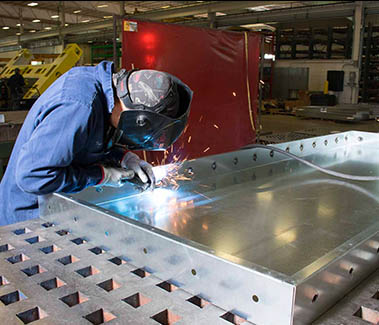

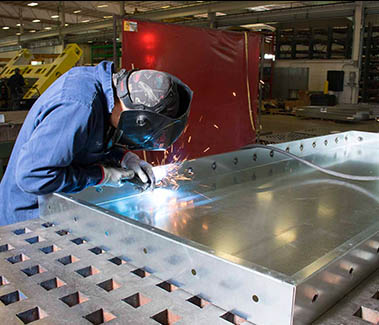

Tôle Soudée
Bien sûr, vous pouvez utiliser d’autres techniques de soudage de tôle telles que l’arc électrique enrobé ou l’arc métallique sous gaz (MIG).
Cependant, vous devez travailler avec un soudeur expérimenté. Peut-être pouvez-vous les considérer comme des soudeurs de tôlerie de précision.
N’oubliez pas que le soudage n’est qu’une des nombreuses façons d’assembler des tôles. En fonction des pièces en tôle que vous souhaitez assembler, vous pouvez utiliser :
- Riveter
- Assemblage par boulons et écrous
- Assemblage par vis
- Brasage tendre et brasage fort
- Utilisation d’adhésif métallique
Pendant le processus de fabrication de précision de pièces en tôle, vous adopterez des techniques garantissant précision et cohérence.
Application de la Finition de Surface Nécessaire
Une fois que vous avez la pièce précise en tôle, vous appliquerez ensuite la finition de surface nécessaire. Cela peut être :
- La peinture
- L’anodisation
- L’électroplacage
- Le polissage
- Le sablage, etc.
En résumé, il est important de noter que la fabrication précise de pièces en tôle ne se limite pas aux processus ci-dessus.
Cependant, nous pouvons résumer le principe directeur comme suit :
- Retirer une pièce spécifique de la tôle principale (découpe)
- Déformer la pièce pour obtenir la forme souhaitée
- Assembler ou assembler les pièces pour obtenir la forme souhaitée
Dans chaque processus, la procédure doit être très précise.
Comment garantir la précision et l’exactitude dans la fabrication de tôlerie ?
Il existe plusieurs étapes qui vous aideront à obtenir des pièces de tôlerie très précises. Par exemple, tenir compte de ces points clés sera utile :
- Travailler avec des fabricants de tôlerie de précision hautement formés et expérimentés
- Il devrait y avoir une équipe dédiée au contrôle qualité pour inspecter et vérifier les dimensions et la finition de surface
- Dans le dessin technique, étiqueter chaque dimension avec précision
- Utiliser une machine CNC moderne si possible
Conclusion
La précision dans la fabrication de tôlerie implique que vous disposez de pièces précises avec des tolérances très strictes. Cependant, le processus peut ne pas être réalisable pour toutes les fabrications de pièces de tôlerie.
Cela est dû au coût initial impliqué.
Ainsi, vous devez évaluer la situation avant de vous lancer dans la technique de fabrication de tôlerie.
